耐火断熱煉瓦
耐火断熱煉瓦
熱伝導率が小さい耐火煉瓦と定義され、一般的には耐火材料の中に気孔を多く作り小さい
熱伝導率と耐火物の特性を合わせ持っている。
主原料は珪藻土、カオリナイト(粘土の一種)やロー石、アルミナ質材料等が用いられている。
主な用途として耐火煉瓦の外張りに用いるほか、直接内張りにも用いられ、蓄熱損失や
省エネルギー、昇温速度の短縮など多面的に良好な特性で、生産効率の向上に寄与します。
規格 JISR2611
A類 かさ比重が0.75〜0.5以下と軽量であり、熱伝導率も0.22〜0.13以下と低く、同時に
圧縮強度も低くなるため採用時は使用部位や方法の検討の必要が有る。
B類 A類よりも強度が強く、安価で広く使われている。
C類 荷重や振動、摩耗などの恐れのある部分に使用されます。
種類 | 再加熱収縮 率2%を超え ない温度℃ |
かさ比重 | 圧縮強さ
kgf/cm2 |
熱伝導率 |
---|---|---|---|---|
A類 1種 | 900 | 0.50以下 | 5以上 | 0.13以下 |
A類 2種 | 1000 | 0.50以下 | 5以上 | 0.14以下 |
A類 3種 | 1100 | 0.50以下 | 5以上 | 0.15以下 |
A類 4種 | 1200 | 0.55以下 | 8以上 | 0.16以下 |
A類 5種 | 1300 | 0.69以下 | 8以上 | 0.17以下 |
A類 6種 | 1400 | 0.70以下 | 10以上 | 0.20以下 |
A類 7種 | 1500 | 0.75以下 | 10以上 | 0.22以下 |
B類 1種 | 900 | 0.70以下 | 25以上 | 0.17以下 |
B類 2種 | 1000 | 0.70以下 | 25以上 | 0.18以下 |
B類 3種 | 1100 | 0.75以下 | 25以上 | 0.20以下 |
B類 4種 | 1200 | 0.80以下 | 25以上 | 0.22以下 |
B類 5種 | 1300 | 0.80以下 | 25以上 | 0.23以下 |
B類 6種 | 1400 | 0.90以下 | 30以上 | 0.27以下 |
B類 7種 | 1500 | 1.00以下 | 30以上 | 0.31以下 |
C類 1種 | 1300 | 1.10以下 | 50以上 | 0.30以下 |
C類 2種 | 1400 | 1.20以下 | 70以上 | 0.38以下 |
C類 3種 | 1500 | 1.25以下 | 100以上 | 0.45以下 |
JIS規格以外でも、各社から軽量性や圧縮強度などの特徴を有する他の商品が有りますので
用途目的に応じて幅広く選択が出来ます。
参考
丸越工業株式会社

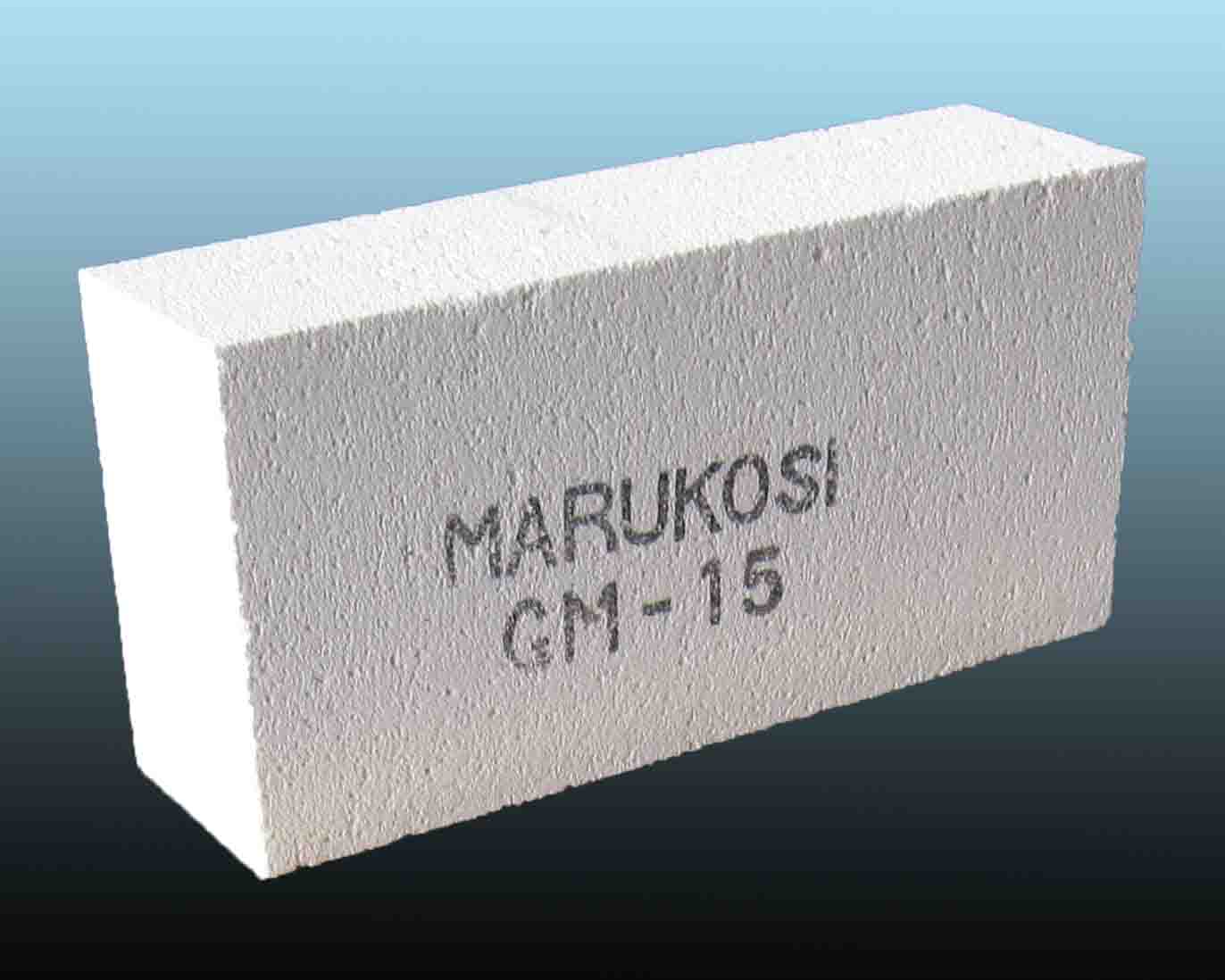

高温雰囲気用耐火断熱れんが GM
イソライト工業株式会社

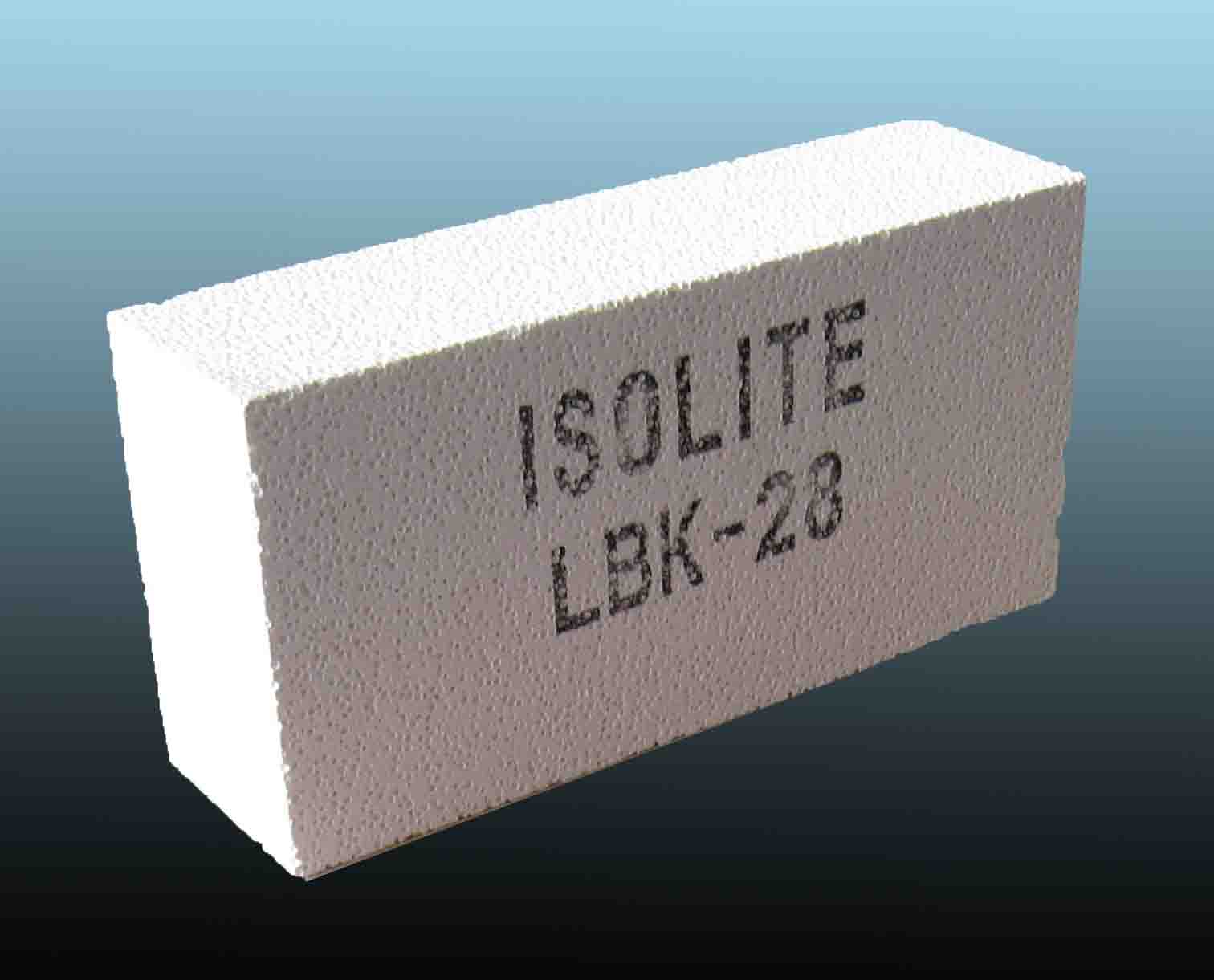

LBK軽量耐火断熱れんが
